Flood light

High power module project tunnel light

适合于室外照明，如一些公共场所，楼体亮化，球馆照明，隧道照明等等. 主要包括隧道灯的电气特性、光学特性、结构特性、产品认证、环保及可靠性要求。

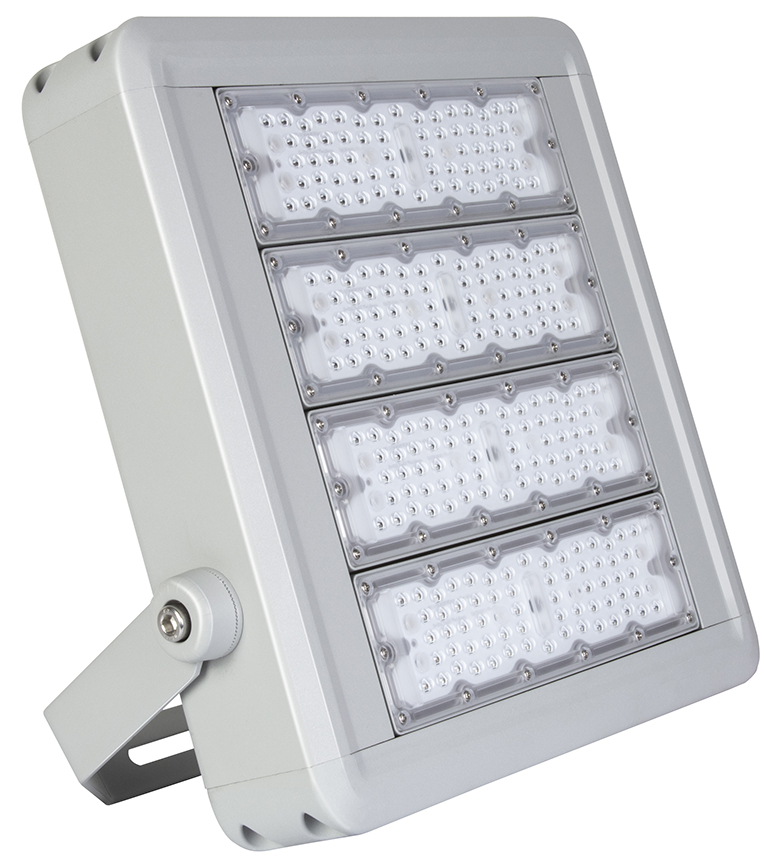

1. 产品外观图Product Appearance

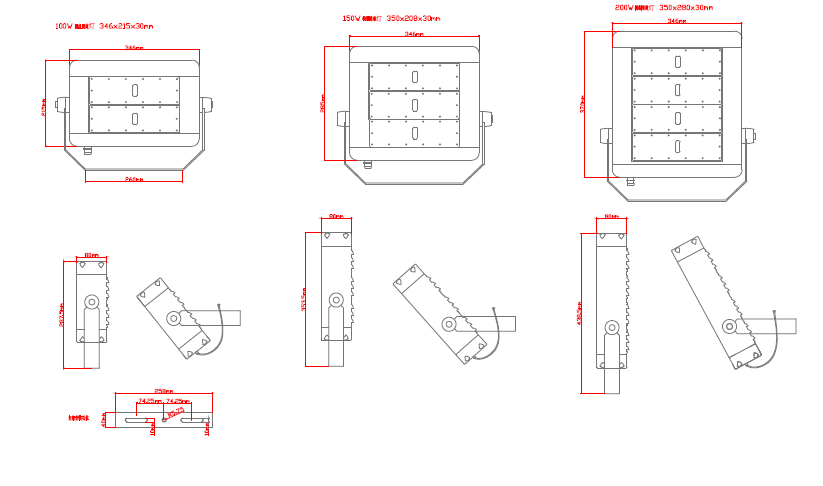

2. 产品外形及尺寸Assembly Drawing and Dimension

3. 电气性能Electrical Performance

序号 No.	电气参数 Electrical Parameters	要求 Requilrements
1	电源 Driver	隔离isolated内置 built-in
2	输入电压Input Voltage（V）	85V-305V
3	输入频率Input Frequency（Hz）	50～60Hz
4	输入电流Input Current（A）	0.227A(220VAC)
5	空载功率No-load Power（W）	＜1.0W
6	输入功率Input Power（W）	100±5%
7	功率因数PF	>0.9
8	调光方式Dimming Mode	/
9	调光范围Dimming Range	/
10	浪涌保护 Surge	有(YES)

4. 光学性能Optical Performance

序号 No.	光学参数 Optical Parameters	数值 Parameter Values
1	灯珠LED	飞利浦3030
2	配光曲线/光斑Light Distribution Curve/Spot	参见“配光曲线图” Refer to “Light Distribution Curve”
3	发光角度Beam Angle（°）	120°
4	相关色温CCT（K）	3000-6500K
5	显色指数 CRI	≥80
6	色容差 SDCM	≤5
7	光通量Luminous Flux（lm）	9000-11000LM
8	灯具效率Luminaire Efficiency（lm/W)	≥100Lm/W

配光曲线Light Distribution Curve

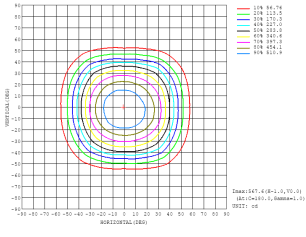

等光强曲线Isocandela Diagram

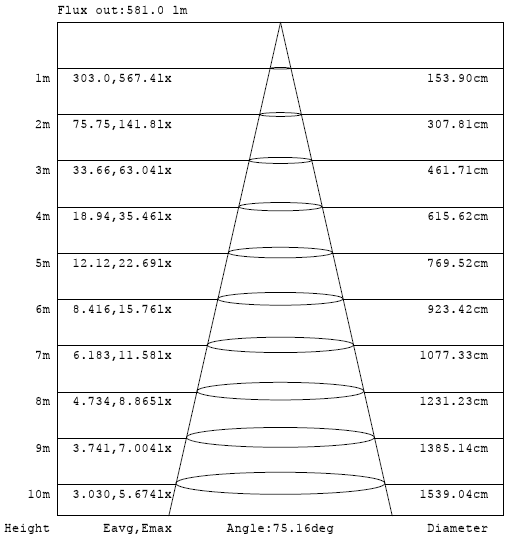

有效平面照度图 AAI.Figure

5. 环境适用性Environmental Applicability

存储温度/湿度Storage Temperature/Humidity

-40℃～ 70℃ / 10% ～ 98%RH

工作温度/湿度Working Temperature/Humidity

□室内indoor -20℃～ 40℃ 30% ～ 70%RH

■户外outdoor -40℃～ 50℃ 30% ～ 70%RH

抗腐蚀防护

Corrosion Protection

金属部件应有防锈蚀措施

Metal parts shall have the corrosion prevention measures.

■ 喷漆防护Spray painting protection

□不锈钢防护Stainless steel protection

■ 镀层防护Coating protection

UV防护

UV Protection

□ I级Class I（紫外老化24h）

Ultraviolet aging for 24 hours

■ II级Class II（紫外老化72h）

Ultraviolet aging for 72hours）；

□ III级Class III（紫外老化168h）

Ultraviolet aging for 168 hours）；

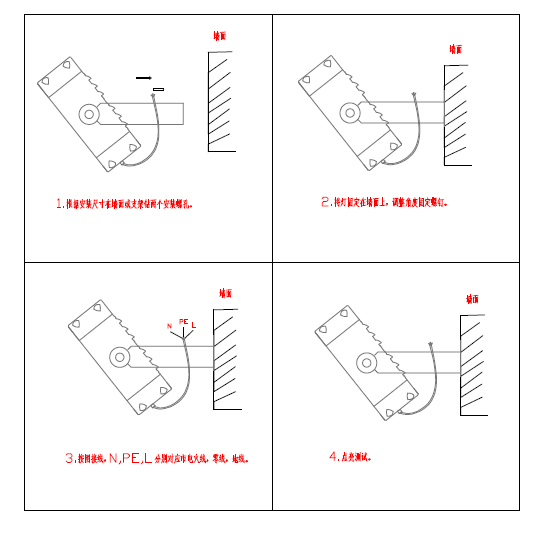

6. 产品安装示意图Product Installation Diagram

7.可靠性Reliability

7.1. 产品100%在30+/-5℃条件下点亮老化至少4小时。

100% guarantee to light up the products at least for 4 hours’ aging test under the temperature condition of 30+/-5℃.

7.2. 产品输入电压在ON 30 sec / OFF 30 sec条件下连续工作5000个周期。

Continuous work for 5000 cycles under the condition of ON 30 sec/OFF 30 sec

Input voltage.

7.3. 在环境温度25℃条件下，平均无故障间隔MTBF时间大于200，000小时。

MIBF>200000 hours under the environment temperature condition of 25℃.

7.4. 产品质保3年。

3 Years Warranty

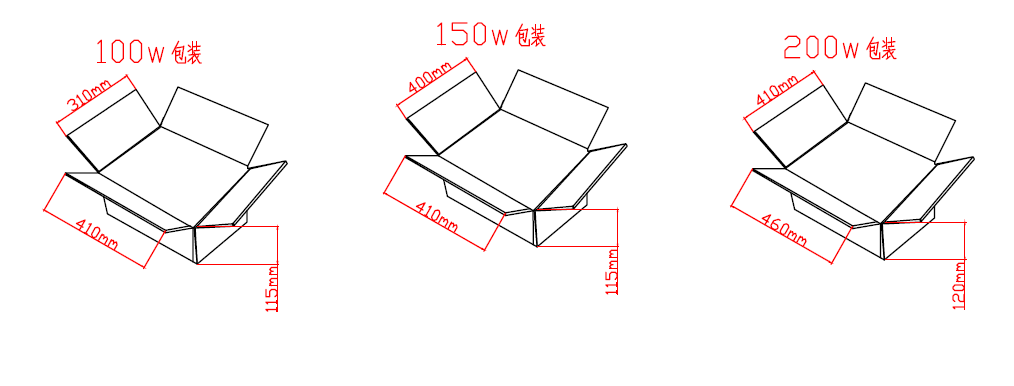

8. 包装Packag

9.主要材料清单Main Material List

名称 Product Name	规格 Size	数量Qty	单位Unit
100W底壳	34621580mm;铝型材	1	PCS
防水硅胶圈	一体凸镜配 B白色	1	PCS
一体凸镜	236705.75mm	1	PCS
150W底壳	34628580mm;铝型材	1	PCS
防水硅胶圈	一体凸镜配 B白色	1	PCS
一体凸镜	236705.75mm	1	PCS
200W底壳	34637080mm;铝型材	1	PCS
防水硅胶圈	一体凸镜配 B白色	1	PCS
一体凸镜	236705.75mm	1	PCS
